W3G500-ZQ12-90 是什么规格？

这是一款 ebm-papst W3G500-ZQ12-90 EC轴流风机，额定 400 VAC、50/60 Hz，规格书外形尺寸为 500 mm，采用球轴承。

产品概述

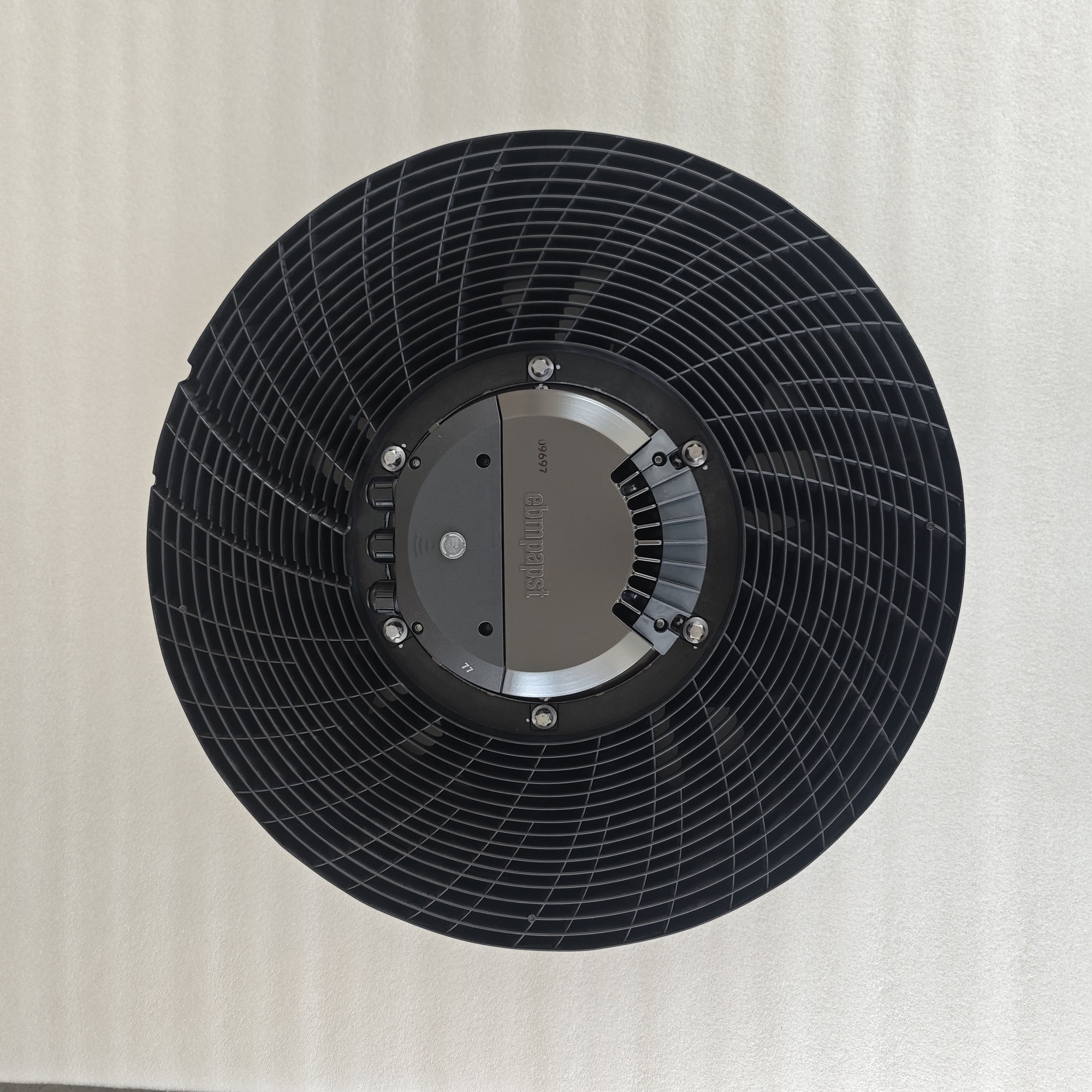

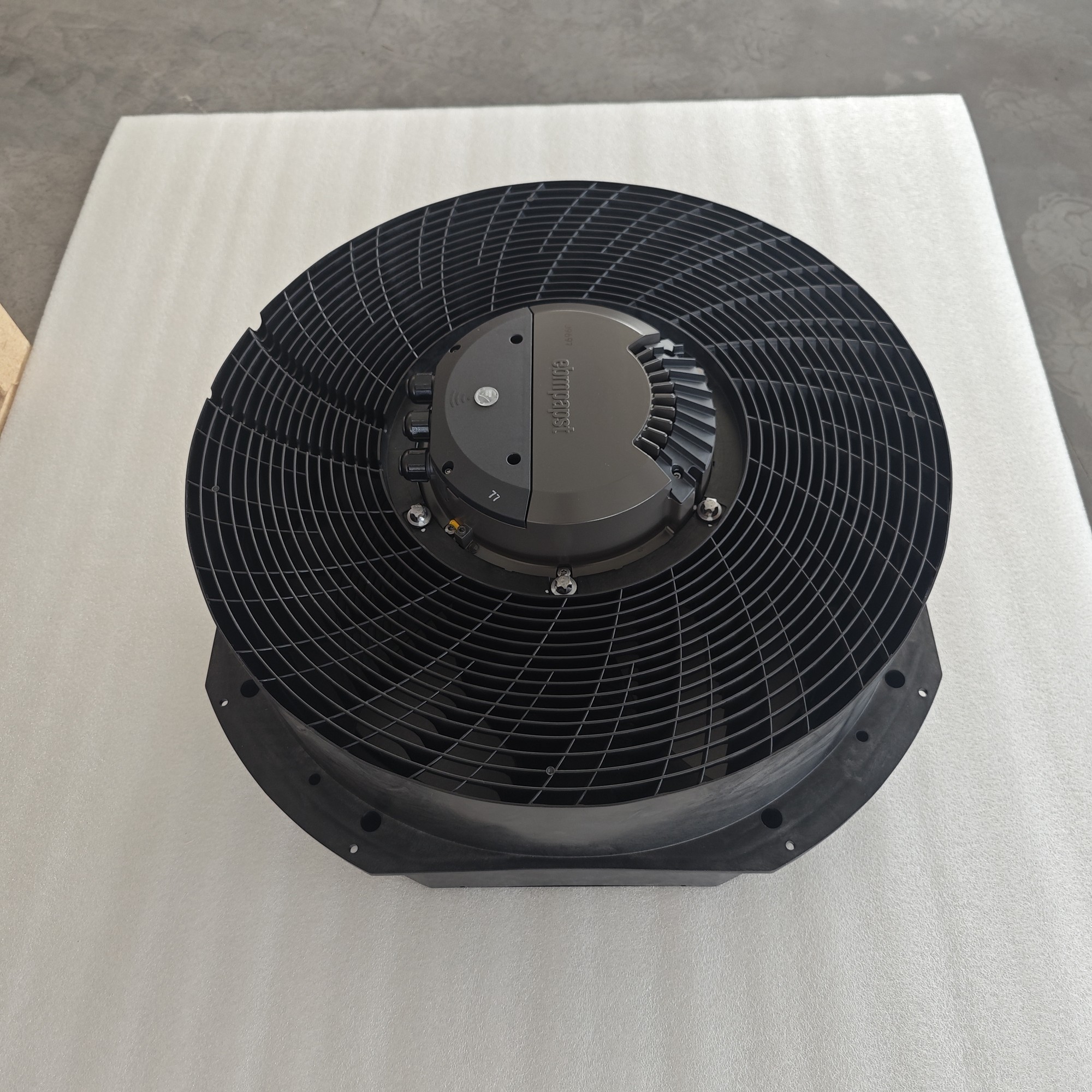

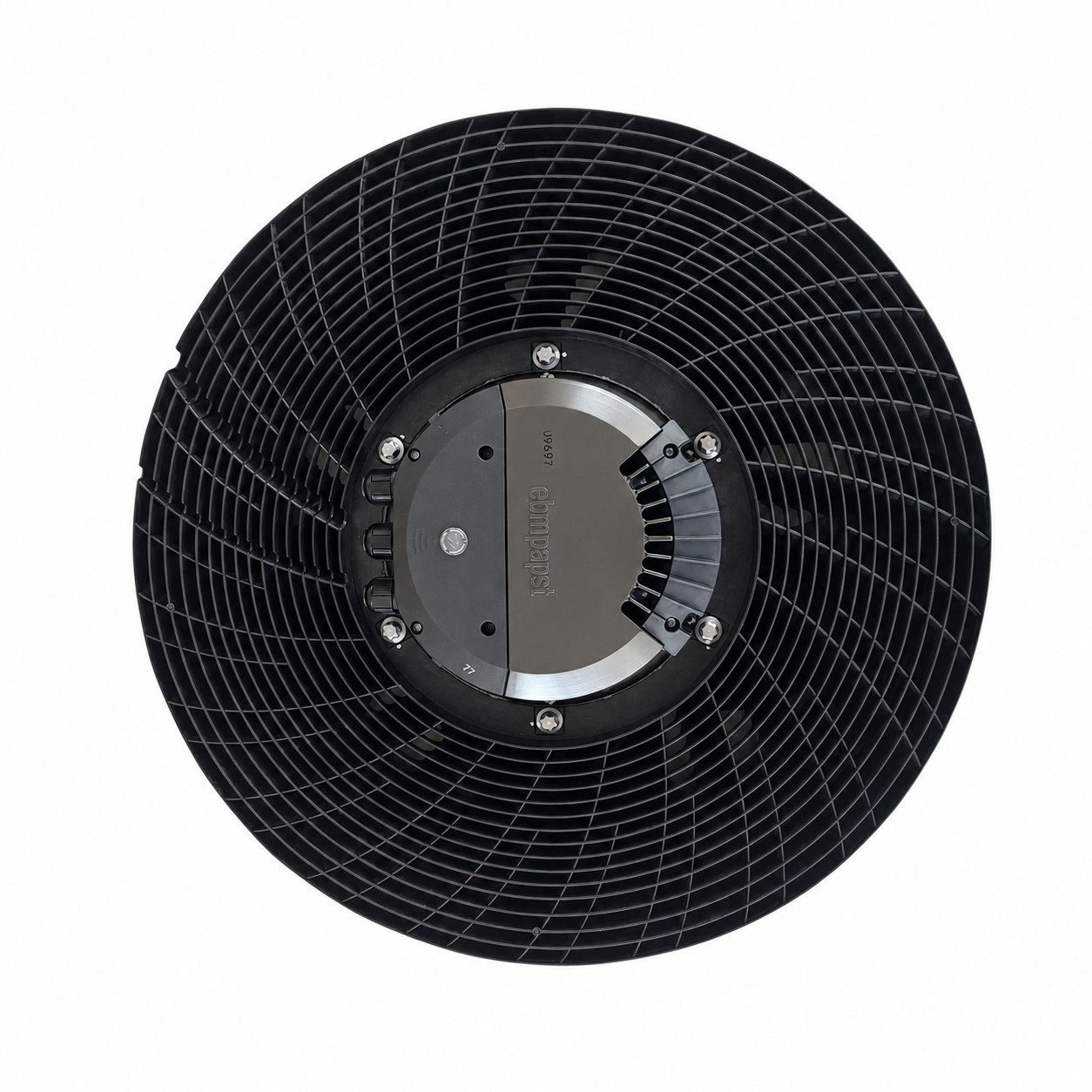

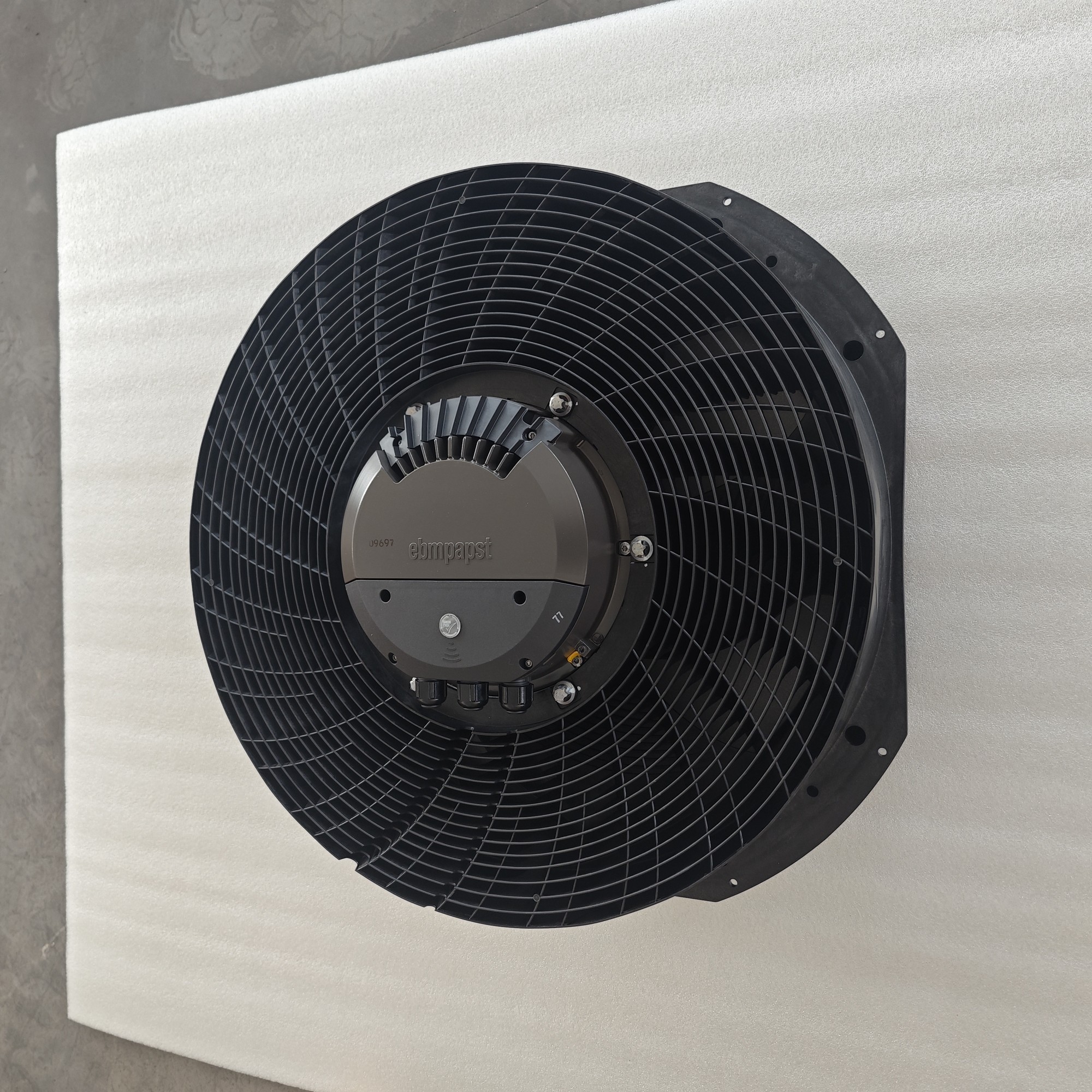

W3G500-ZQ12-90 是 ebm-papst 旗下 AxiEco 系列 EC 轴流风机，采用带防护格栅的紧固环设计，配套 M3G112-IA 电子换向电机，适用于工业通风、散热与空气输送场景。

产品采用三相 400 VAC 供电，额定电压范围 380..480 VAC，频率 50/60 Hz，额定转速 1870 min-1，电功耗 1600 W，耗电量 2.6 A。空气动力性能方面，流量可达 8070 m³/h，压力增加 357 Pa，最大背压 440 Pa，可满足中高阻力风道的送风需求。

风机结构尺寸 500 mm，重量 17.22 kg，叶片数量 5 片，风轮采用 PP 塑料，紧固环为 PP 塑料，电子设备壳体为压铸铝并喷灰色漆，转子表面喷黑色漆。防护等级 IP55，绝缘等级 F，防潮等级 H2，电机采用球轴承，运行模式 S1。环境适应范围广，最小环境温度 -40 °C，最大环境温度 60 °C；偶尔在 -40 °C 至 -25 °C 范围内启动是允许的。

控制与接口方面，该风机集成 PI 控制器，支持 MODBUS V6.3 / RS485 MODBUS-RTU，电机电流限制、软起动、电压输出 3.3-24 VDC（Pmax=800 mW）、电子设备与电机过热保护、低电压及相故障检测；配备 LED 运行与故障显示、报警继电器，并支持可配置输入端/输出端（I/O）与 RFID（兼容 ISO 15693）。控制接口带 SELV 势能。

安装方面，风机支持轴平行或转子向下安装，转子向上需另行咨询；冷凝水孔位于转子侧。所有固定方式均需使用部件圈上的全部 8 个钻孔，建议使用内六角圆柱头螺栓 M6 固定。可选配防护格栅 50070-2-4039 及半圆头螺栓 60080-7-6201（4x），配件不包含在供货范围内。

该产品符合 EN 61800-5-1 与 CE 要求，并通过 CSA、EAC、UL 等许可，适用于工业通风、设备冷却、机房与空调系统等场合。

核心参数

电气与供电

性能参数

结构与尺寸

环境与防护

安装与气流

其他参数

产品特点

• EC 电子换向电机，集成 PI 控制器，转速可调
• 400 VAC 三相供电，50/60 Hz，功率 1600 W，转速 1870 min-1
• 风量达 8070 m³/h，压力增加 357 Pa，最大背压 440 Pa
• IP55 防护等级，绝缘等级 F，适应 -40 °C 至 60 °C 环境
• 支持 MODBUS RTU（RS485）、可配置 I/O、报警继电器与 LED 状态显示
• AxiEco 系列带防护格栅紧固环，结构坚固，压铸铝电子壳体

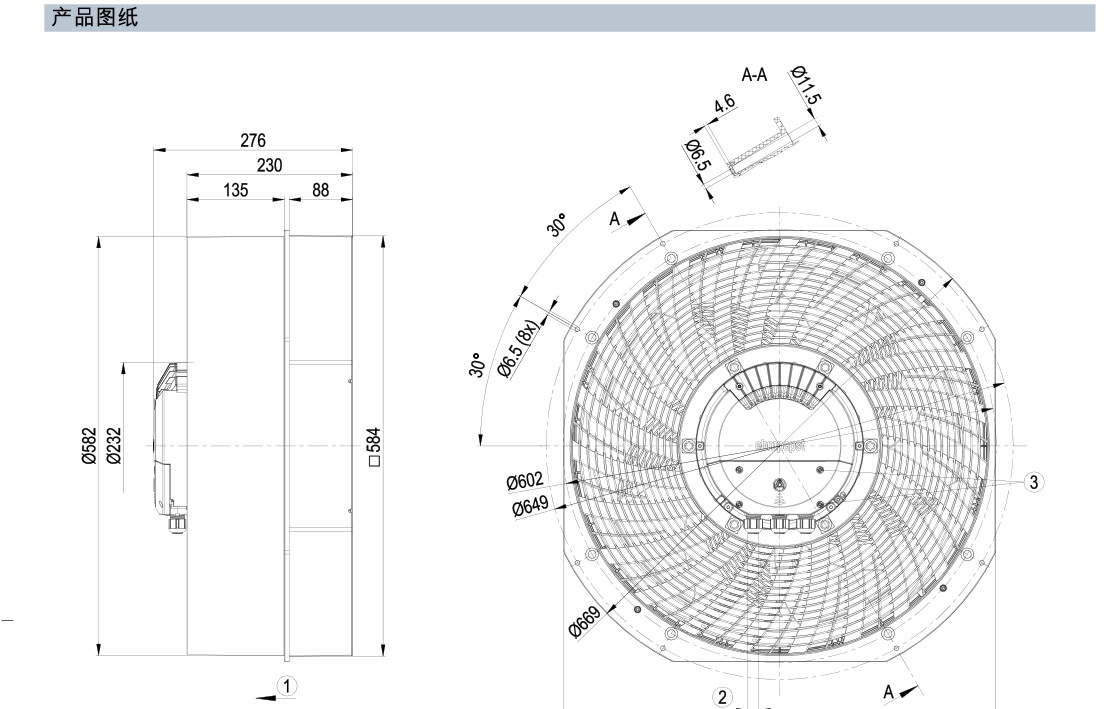

尺寸与安装

采购前请确认

常见问题 FAQ
