W3G800-KS39-03F01 是什么规格？

这是一款 ebm-papst W3G800-KS39-03F01 EC轴流风机，额定 400 VAC、50/60 Hz，规格书外形尺寸为 800 mm，采用球轴承。

产品概述

ebm-papst W3G800-KS39-03F01 是一款 EC 轴流风机，属于 AxiBlade 系列，采用镰状叶片（S 列）设计并带方形全喷嘴，由 ebm-papst Mulfingen GmbH & Co. KG 制造。整机搭载 M3G150-FF EC 电机，三相 400 VAC 供电，适用电压范围 380 .. 480 VAC，频率 50/60 Hz，额定转速 940 min-1，电功耗 1950 W，额定电流 3.1 A。

在空气动力性能方面，该风机风量可达 16655 m³/h，压力增加 181 Pa，最大背压 220 Pa，适合大风量、高静压的送风与冷却工况；支持转速调节，可依据实际负载调整运行状态。风机结构尺寸 800 mm，重量 39.85 kg，叶片数量 5，翼角 0°，输送方向为 V，旋转方向为转子右视图，安装位置为轴平行或转子向下（转子向上请咨询），冷凝水孔位于转子侧。

控制与电气方面，产品集成 PI 控制器，提供 RS485 MODBUS-RTU 接口（MODBUS V6.3）、可配置输入端/输出端（I/O）、报警继电器以及 15-50 VDC 外部输入用于参数设置；具备软起动、电机电流限制、电子设备/电机过热保护、低电压/相故障检测功能，并通过 LED 显示运行与故障信息。控制接口带与电源可靠断开的 SELV 势能，电气接口为接线盒。

防护与可靠性方面，风机防护类型为 IP55，绝缘等级 F，防潮等级 H2，运行模式 S1，采用球轴承，防护等级 I（用户方已连接地线时）。环境温度范围为 -40 ℃ 至 60 ℃，电机运输/储存环境温度为 -40 ℃ 至 +80 ℃；偶尔在 -40 ℃ 至 -25 ℃ 温度范围下启动是允许的，若在 -25 ℃ 以下持续运行（如低温应用），须采用配备特种低温轴承的风机规格。EMC 抗干扰性符合 EN 61000-6-2（工业领域），EMC 辐射干扰符合 EN 61000-6-3（家用领域），一致性符合 EN 61800-5-1 与 CE，并取得 UL 1004-7 + 60730-1、CSA C22.2 编号 77 + CAN/CSA-E60730-1、EAC 许可。产品符合生态设计指令 EU 327/2011 相关数据要求，实际整体效率 ηes 为 50.7%，效率等级 N 为 55.5。综上，该机型适用于对风量、静压与调速控制有较高要求的工业通风与冷却场合。

核心参数

电气与供电

性能参数

结构与尺寸

环境与防护

安装与气流

其他参数

产品特点

• ebm-papst 原厂 AxiBlade 镰状叶片 EC 轴流风机，带方形全喷嘴
• 400 VAC 三相供电，风量 16655 m³/h，压力增加 181 Pa，最大背压 220 Pa
• 集成 PI 控制器，支持 RS485 MODBUS-RTU（MODBUS V6.3）与可配置 I/O
• IP55 防护、F 级绝缘、H2 防潮等级，适应 -40 ℃ 至 60 ℃ 环境
• 具备软起动、电机电流限制、过热保护及低电压/相故障检测
• LED 运行与故障显示、报警继电器，支持转速调节

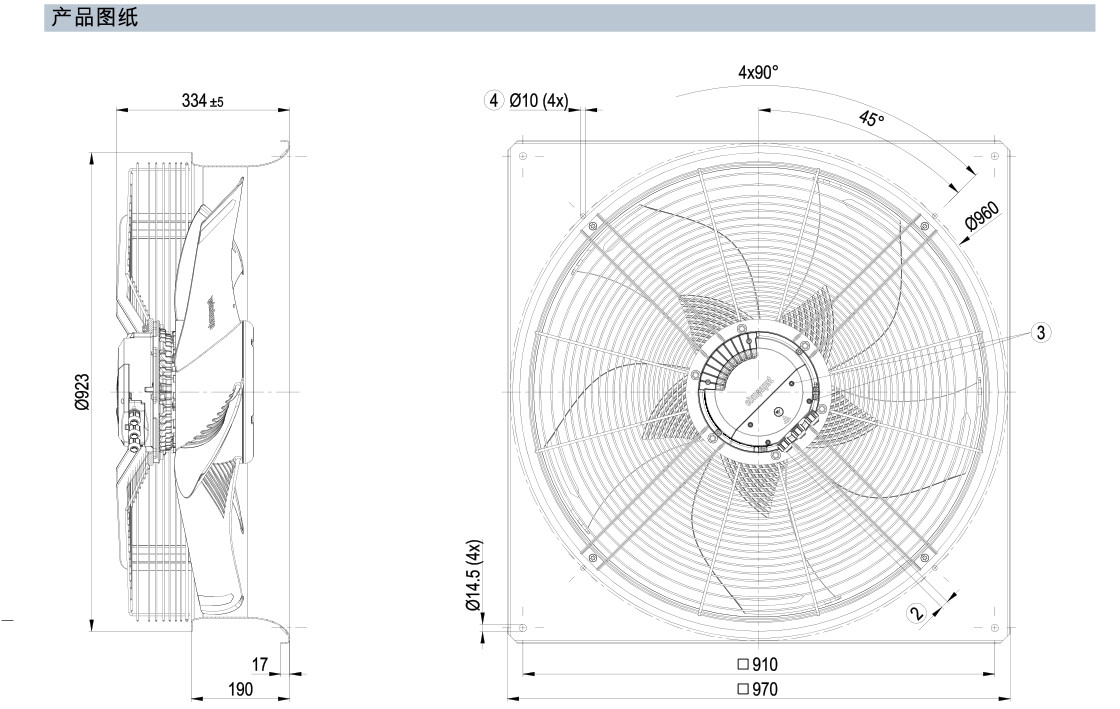

尺寸与安装
